一、 产品用途、特点

    耐磨型补偿器(膨胀节、伸缩节）主要用于补偿高磨损管道的位移，产品性能稳定，常用于输送固体颗粒的管线。可补偿管线的轴向位移和少量的横向位移。

二、 适用工况

工称压力：0.25MPa
工作温度：-50℃ - 1200℃
介质：气体
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、321、316L等
2.法兰、接管：耐磨钢、不锈钢304、316L、321，普通碳钢内衬陶瓷套管等
3.导流筒：耐磨钢、不锈钢304、316L、321，普通碳钢内衬陶瓷套管等
4.拉杆螺栓、螺母：碳钢

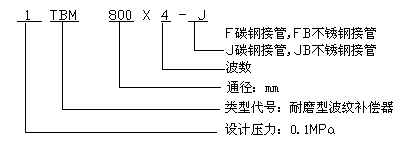

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。
