简易通用型补偿器(JTB)

一、产品用途、特点

简易通用型补偿(膨胀节、伸缩节）主要用于补偿管道的轴向位移及少量补偿管道的横向位移，减震吸噪，具有管系设计简单，易安装，造价低等优点。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免发生固定支架坍塌现象。产品无导流筒，流阻相对较大。简易通用型补偿可单独用做轴向补偿或横向补偿,但不宜单独用作角向补偿.

二、适用工况

工称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
5.拉杆螺栓、螺母：碳钢

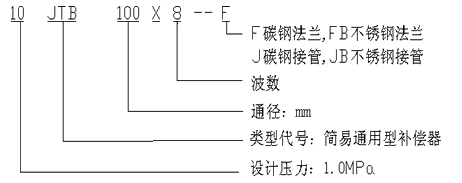

四、产品代号示例　

五、安装注意事项

1、所通介质氯离子含量≤25PPM。
2、严禁焊渣溅伤波纹管。
3、必须按产品流向标志安装。
4、波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、禁止用安装拉杆或限位拉杆起吊。
7、安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数
压力 MPa	产品代号	公称通径 Dn（mm）	波纹管有效面积A(CM²⁾	波数（n）	产品总长 L（mm）	轴向补偿量 X(mm)	轴向刚度 kX。 N／mm	径向最大外向尺寸 B(mm)	接管端口尺寸doxS (mm)
0.6	6JTB32x10—F	32	18	10	190	24	16	130
	6JTB40x10—F	40	18	10	190	24	16	130
	6JTB50x10—F	50	28	10	210	33	24	140
	6JTB65x10—F	65	56	10	225	35	38	160
	6JTB80x8—J	80	108	8	364	51	171	229	φ89x4
	6JTBl00x8—J	100	145	8	364	50	199	248	φ108x4
	6JTBl25x8—J	125	204	8	364	49	238	273	φ133x4.5
	6JTBl50x8—J	150	275	8	364	48	279	299	φ159x4.5
	6JTB200x8—J	200	547	8	496	122	212	399	φ219x6
	6JTB250x8—J	250	794	8	496	121	247	453	φ273x8
	6JTB300x8—J	300	1104	8	570	154	220	585	φ325x8
	6JTB350x8—J	350	1432	8	570	153	245	637	φ377x10
	6JTB400x8—J	400	1787	8	570	151	271	686	φ426x10
	6JTB450x8—J	450	2198	8	570	149	299	738	φ478x10
	6JTB500x8—J	500	2642	8	570	147	327	789	φ529x10
	6JTB600x8—J	600	3759	8	816	215	417	890	φ630x10
	6JTB700x6—J	700	4776	6	696	162	599	980	φ720x10
	6JTB800x6—J	800	6079	6	696	161	649	1080	φ820x10
	6JTB900x6—J	900	7540	6	796	159	700	1180	φ920x10
	6JTBl000x6—J	1000	9328	6	796	199	479	1280	φ1020x10
	6JTBll00x6—J	1100	11118	6	796	197	517	1380	φ1120x10
	6JTBl200x6—J	1200	13066	6	796	194	556	1480	φ1220x12
	6JTBl300x4—J	1300	15153	4	676	43	1985	1580	φ1320x14
	6JTBl400x4—J	1400	17413	4	676	42	2128	1680	φ1420x14
	6T91500x4—J	1500	19831	4	676	42	2270	1780	φ1520x14
	6JTBl600x4—J	1600	22405	4	676	42	2410	1880	φ1620x14
	6JTBl700x4—J	1700	25137	4	700	42	2553	1980	φ1720x14
	6JTBl800x4—J	1800	28055	4	700	35	5218	2080	φ1820x14
	6JTB1900x4—J	1900	31103	4	700	35	5493	2180	φ1920x14
	6JTB2000x4—J	2000	34801	4	800	52	3130	2360	φ2020x14
	6JTB2200x4—J	2200	41765	4	800	45	5875	2560	φ2220x16
	6JTB2400x4—J	2400	49323	4	800	44	6388	2760	φ2420x16
1.0	10TB32x10—F	32	18	10	190	20	76	140
	10TB40x10—F	40	18	10	190	20	76	140
	10TB50x10—F	50	28	10	210	25	94	160
	10TB65x10—F	65	56	10	225	26	127	180
	10TB80x8—J	80	108	8	364	42	280	229	φ89x4
	10TBl00x8—J	100	145	8	364	41	331	248	φ108x4
	10TBl25x8—J	125	204	8	364	40	400	273	φ133x4.5
	10TBl50x8—J	150	275	8	364	38	472	299	φ159x4.5
	10TB200x8—J	200	547	8	496	101	348	399	φ219x6
	10TB250x8—J	250	794	8	496	98	421	453	φ273x8
	10TB300x8—J	300	1104	8	570	126	359	585	φ325x8
	10TB350x8—J	350	1432	8	570	124	407	637	φ377x10
	10TB400x8—J	400	1787	8	570	122	454	686	φ426x10
	10TB450x8—J	450	2198	8	570	119	503	738	φ478x10
	10TB500x8—J	500	2642	8	570	117	552	789	φ529x10
	10TB600x8—J	600	3759	8	816	167	665	890	φ630x10
	10TB700x6—J	700	4776	6	696	126	956	980	φ720x10
	10TB800x6—J	800	6079	6	696	125	1035	1080	φ820x10
	10TB900x6—J	900	7540	6	796	123	1116	1180	φ920x10
	10TBl000x6—J	1000	9328	6	796	188	1241	1280	φ1020x10
	10TBll00x6—J	1100	11118	6	796	186	1339	1380	φ1120x10
	10TBl200x6—J	1200	13066	6	796	183	1438	1480	φ1220x12
1.6	16JTB32x10—F	32	18	10	190	15	120	140
	16JTB40x10—F	40	18	10	190	]5	120	140
	16JTB50x10—F	50	28	10	210	17	96	160
	16JTB65x10—F	65	56	10	225	17	127	180
	16JTB80x8—J	80	108	8	364	50	388	229	φ89x4
	16JTBl00x8—J	100	145	8	364	49	452	248	φ108x4
	16JTBl25x8—J	125	204	8	364	48	539	273	φ133x4.5
	16JTBl50x8—J	150	275	8	364	47	632	299	φ159x4.5
	16JTB200x8—J	200	547	8	496	105	744	399	φ219x6
	16JTB250x8—J	250	794	8	496	103	900	453	φ273x8
	16JTB300x8—J	300	1104	8	570	128	814	585	φ325x8
	16JTB350x8—J	350	1432	8	570	126	922	637	φ377x10
	16JTB400x8—J	400	1787	8	570	124	1028	686	φ426x10
	16JTB450x8—J	450	2198	8	570	122	1139	738	φ478x10
	16JTB500x8—J	500	2642	8	570	119	1250	789	φ529x10
	16JTB600x8—J	600	3759	8	816	168	1358	890	φ630x10
	16JTB700x6—J	700	4776	6	696	126	1951	980	φ720x10
	16JTB800x6—J	800	6079	6	696	125	2113	1080	φ820x10
	16JTB900x6—J	900	7540	6	796	124	2278	1180	φ920x10
	16JTBl000x6—J	1000	9348	6	796	144	2356	1280	φ1020x10
	16JTBll00x6—J	1100	11140	6	796	142	2556	1380	φ1120x10
	16JTBl200x6—J	1200	13090	6	796	140	2758	1480	φ1220x12
