翻边补偿器

一、 产品用途、特点

    翻边补偿器主要用于管道工程中的各类泵、阀、压缩机、制冷机组等进出口的减震连接和管道配管连接, 起减震、吸噪及管线柔性连接的作用,还可吸收管道的位移、减少设备受力,保证管道设备的使用寿命。不锈钢软接头的波纹管采用薄壁多层结构,柔性大,刚度小, 产品采用翻边结构,无环向焊缝,耐腐蚀、耐高温、耐老化、无泄漏,使用寿命长, 产品无毒,可以使用在饮用水管线。

二、 适用工况

工称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度:-50℃-450℃,采用表面喷塑法兰时最高工作温度为105℃
介质:液体、气体等。
法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管:不锈钢304、316L、321等
2.法兰、接管:碳钢、不锈钢304、316L、321等
5.拉杆螺栓、螺母:碳钢

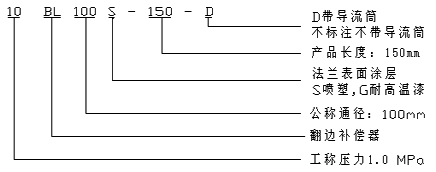

四、 产品代号示例


五、 安装主意事项

1、 管道上不锈钢软接头远离振动源的另一端应有效固定,以便软接头隔绝吸收震动。
2、 施工现场进行电焊作业时应对波纹管有效防护,防止焊渣溅伤波纹管。
3、 不锈钢软接头必须直线安装,不得弯曲、平移。
4、 当产品用于补偿管道位移时,产品两端应合理设置导向支架。
5、 所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM
6、 产品为非约束结构,产品两端固定支架必须能承受内压推力。

安装图例1
安装图例2

六、参数表
