不锈钢直埋内压型波纹管补偿器波纹涨力

直埋内压型（NTZ）波纹补偿器主要用于补偿管道的轴向位移，具有管系设计简单，易安装，造价低等优点。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免在试压时发生固定支架坍塌现象。直埋内压型（NTZ）波纹补偿器主要用于直埋热力管道。

二、适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
5.拉杆螺栓、螺母：碳钢

1、所通介质氯离子含量≤25PPM。
2、严禁焊渣溅伤波纹管。
3、必须按产品流向标志安装。
4、波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、禁止用安装拉杆或限位拉杆起吊。
7、安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

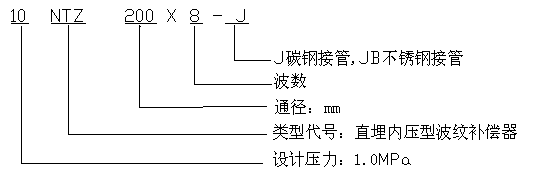

产品性能参数
压力 MPa	产品代号	公称通径 Dn（mm）	波纹管有效面积 A(CM²⁾	波数（n）	产品总长 L（mm）	轴向补偿量 X(mm)	轴向刚度 kX。N／mm	径向最大外向尺寸B(mm)	接管端口尺寸doxS(mm)
0.6	6NTZ40x10—J	40	28.3	10	410	17	228	φ150	φ45x3
	6NTZ50x10—J	50	41.3	10	410	16	288	φ160	φ57x3
	6NTZ65x8—J	65	80.1	8	550	41	148	φ205	φ73x3.5
	6NTZ80x8—J	80	107.5	8	590	42	172	φ222	φ89x4
	6NTZl00x8—J	100	145.1	8	590	41	200	φ240	φ]08x4
	6NTZl25x8—J	125	203.5	8	590	40	238	φ280	φ133x4.5
	6NTZl50x8—J	150	274.6	8	590	39	279	φ304	φ159x4.5
	6NTZ200x8—J	200	547.3	8	890	100	212	φ422	φ219x6
	6NTZ250x8—J	250	794.2	8	910	99	247	φ490	φ273x8
	6NTZ300x8—J	300	1104.4	8	1040	126	220	φ554	φ325x8
	6NTZ350x8—J	350	1432	8	1060	125	245	φ630	φ377x10
	6NTZ400x8—J	400	1787	8	1060	124	271	φ680	φ426x10
	6NTZ450x8—J	450	2197.8	8	1060	122	299	φ732	φ478x10
	6NTZ500x8—J	500	2642	8	1060	120	327	φ782	φ529x10
	6NTZ600x6—J	600	3758.8	6	1290	132	556	φ910	φ630x10
	6NTZ700x6—J	700	4775.9	6	1170	133	599	φ995	φ720x10
	6NTZ800x6—J	800	6079.3	6	1170	132	649	φ1095	φ820x10
	6NTZ900x6—J	900	7539.9	6	1220	130	700	φ1195	φ920x10
	6NTZl000x6—J	1000	9327.9	6	1360	163	480	φ1334	φ1020x10
	6NTZll00x6—J	1100	11118.3	6	1360	161	517	φ1434	φ1120x10
	6NTZl200x6—J	1200	13065.7	6	1400	159	556	φ1560	φ1220x12
	6NTZl300x6—J	1300	15196.5	6	1330	122	1127	φ1660	φ1320x12
	6NTZl400x6—J	1400	17460	6	1330	121	1205	φ1760	φ1420x12
	6NTZl500x6—J	1500	19880.6	6	1330	120	1282	φ1860	φ1520x12
	6NTZl600x6—J	1600	22458.3	6	1330	119	1360	φ1960	φ1620x12
1.0	10NTZ40x10—J	40	28.3	10	410	17	228	φ150	φ45x3
	10NTZ50x10—J	50	41.3	10	410	16	288	φ160	φ57x3
	10NTZ65x8—J	65	80.1	8	550	34	239	φ205	φ73x3.5
	10NTZ80x8—J	80	107.5	8	590	34	281	φ222	φ89x4
	10NTZl00x8—J	100	145.2	8。	590	33	331	φ240	φ108x4
	10NTZl25x8—J	125	203.5	8	590	32	400	φ280	φ133x4.5
	10NTZl50x8—J	150	274.6	8	590	31	472	φ304	φ159x4.5
	10NTZ200x8—J	200	547.3	8	890	82	348	φ422	φ219x6
	10NTZ250x8—J	250	794.1	8	910	80	422	φ490	φ273x9
	10NTZ300x8—J	300	1104.4	8	1040	103	360	φ554	φ325x9
	10NTZ350x8—J	350	1432	8	1060	10l	407	φ630	φ377x10
	10NTZ400x8—J	400	1787	8	1060	99	454	φ680	φ426x10
	10NTZ450x8—J	450	2197.8	8	1060	97	503	φ732	φ478x10
	10NTZ500x8—J	500	2642	8	1060	95	552	φ782	φ529x10
	10NTZ600x6—J	600	3758.8	6	1290	95	887	φ1022	φ630x10
	10NTZ700x6—J	700	4775.9	6	1170	95	956	φ1120	φ720x10
	10NTZ800x6—J	800	6079.3	6	1170	94	1035	φ1220	φ820x10
	10NTZ900x6—J	900	7539.9	6	1220	93	1116	φ1320	φ920x10
	10NTZl000x6—J	1000	9327.9	6	1360	141	1241	φ1460	φ1020x10
	10NTZll00x6—J	1100	11118.3	6	1360	140	1339	φ1560	φ1120x10
	10NTZl200x6—J	1200	13065.7	6	1400	138	1438	φ1684	φ1220x12
	10NTZl300x6—J	1300	15196.5	6	1330	133	1539	φ1784	φ1320x12
	10NTZl400x6—J	1400	17460	6	1330	132	1705	φ1884	φ1420x12
	10NTZl500x6—J	1500	19880.6	6	1330	130	1742	φ1984	φ1520x12
	10NTZl600x6—J	1600	22458.3	6	1330	128	1844	φ2084	φ1620x12
1.6	16NTZ40x10—J	40	28.3	10	410	16	228	φ150	φ45x3
	16NTZ50x10—J	50	41.3	10	410	15	288	φ160	φ57x3
	16NTZ65x8—J	65	80.1	8	550	36	335	φ254	φ73x3.5
	16NTZ80x8—J	80	107.5	8	590	37	388	φ270	φ89x4
	16NTZl00x8—J	100	145.1	8	590	37	452	φ290	φ108x4
	16NTZl25x8—J	125	203.5	8	590	36	539	φ326	φ133x4.5
	16T2150x8—J	150	274.6	8	590	35	632	φ352	φ159x4.5
	16NTZ200x8—J	200	547.3	8	890	79	744	φ480	φ219x6
	16NTZ250x8—J	250	794.2	8	910	77	901	φ546	φ273xg
	16NTZ300x8—J	300	1104.4	8	1040	97	815	φ636	φ325x9
	16NTZ350x8—J	350	1432	8	1060	95	923	φ712	φ377x10
	16NTZ400x8—J	400	1787	8	1060	93	1028	φ762	φ426x10
	16NTZ450x8—J	450	2197.8	8	1060	92	1140	φ814	φ478x10
	16NTZ500x8—J	500	2642	8	1060	90	1250	φ866	φ529x10
	16NTZ600x6—J	600	3758.8	6	1290	95	1810	φ1022	φ630x10
	16NTZ700x6—J	700	4775.9	6	1170	95	1951	φ1120	φ720x10
	16NTZ800x6—J	800	6079.3	6	1170	94	2113	φ1220	φ820x10
	16NTZ900x6—J	900	7539.9	6	1220	93	2278	φ1320	φ920x10
	16NTZl000x6—J	1000	9327.9	6	1360	109	2356	φ1460	φ1020x10
	16NTZll00x6—J	1100	11118.3	6	1360	107	2556	φ1560	φ1120x10
	16NTZl200x6—J	1200	13065.7	6	1400	105	2758	φ1684	φ1220x12
	16NTZl300x6—J	1300	15196.5	6	1330	101	2962	φ1784	φ1320x12
	16NTZl400x6—J	1400	17460	6	1330	100	3165	φ1884	φ1420x12
	16NTZl500x6—J	1500	19880.6	6	1330	99	3368	φ1984	φ1520x12
	16NTZl600x6—J	1600	22458.3	6	1330	99	3572	φ2084	φ1620x12
