一、 产品用途、特点

    大拉杆横向型波纹补偿器(膨胀节、伸缩节）主要用于补偿管系横向位移及产品自身的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。 该产品目前常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。

二、 适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢

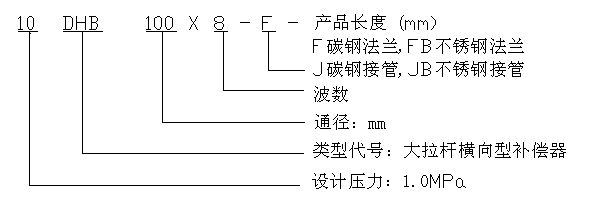

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数
压力 MPa	产品代号	公称 通径 Dn （mm）	产品总长L（mm）				径向最 大外向 尺寸 B(mm)	接管端口 尺寸 doxS (mm)
			Yo=横向补偿量(mm) Kyo= 横向刚度N/mm
			1500	2000	2500	3000
0.6	6DHB80x8—J—L	80	±200／1.1	±310／0.5	±415／0.2		280	φ89x4
	6DHBl00x8—J—L	100	±170／1.8	±260／0.8	±355／0.4		320	φ108x4.5
	6DHBl25x8—J—L	125	±140／3	±215／1.3	±290／0.7		370	φ133x4.5
	6DHBl50x8—J—L	150	±118／4.7	±180／2.1	±245／1.2		400	φ159x4.5
	6DHBS200x8—J—L	200	±185／9	±295／3.7	±410／2	±520／1.2	456	φ219x6
	6DHBS250x8—J—L	250	±150／ 15.9	±240／6.6	±335／3.5	±425／2.2	516	φ273x9
	6DHBS300x8—J—L	300	±155／19.9	±255／8.1	±355／4.4	±455／2.7	600	φ325x9
	6DHBS350x8—J—L	350	±115／36.7	±200／13.7	±290／7.1	±380／4.3	650	φ377x10
	6DHBS400x8—J—L	400	±105／50.6	±180／19	±255／9.8	±335／6	700	φ426x10
	6DHBS450x8—J—L	450	±80／89.9	±145／30.3	±215／15	±255／8.9	750	φ478x10
	6DHBS500x8—J—L	500	±70／118	±130／39.7	±190／19.7	±250／11.7	800	φ529x10
	6DHBS600x8—J—L	600		±135／85.9	±210／40.4	±285／23.4	900	φ630x10
	6DHBS700x8—J—L	700		±120／117.5	±185／55.4	±250／32	990	φ720x10
	6DHBS800x8—J—L	800		±105／162.1	±165／76.4	±225／44.2	1090	φ820x10
	6DHBS900x8—J—L	900		±95／216.7	±145／102.1	±198／59.1	1190	φ920x10
	6DHBSl000x8—J—L	1000		±107／183.8	±165／86.8	±225／50.1	1290	φ1020x10
1.0	10DHB80x8—J—L	80	±165／1.8	±3255／0.8	±345／0.4		280	φ89x4
	10DHBl00x8—J—L	100	±140／3	±215／1.3	±285／0.7		320	φ108x4.5
	10DHBl25x8—J—L	125	±115／5	±175／2.2	±235／1.3		370	φ133x4.5
	10DHBl50x8—J—L	150	±95／8.1	±145／3.6	±195／2		400	φ159x4.5
	10DHBS200x8—J—L	200	±150／14.9	±240／6.2	±335／3.4	±430／2.1	456	φ219x6
	10DHBS250x8—J—L	250	±120／26.8	±195／11.1	±270／6	±345／3.7	516	φ273x9
	10DHBS300x8—J—L	300	±125／32.8	±207／13.4	±290／7.2	±370／4.5	600	φ325x9
	10DHBS350x8—J—L	350	±95／61.1	±165／22.9	±235／11.9	±305／7.2	650	φ377x10
	10DHBS400x8—J—L	400	±83／85	±145／31.9	±205／16.5	±265／10.1	700	φ426x10
	10DHBS450x8—J—L	450	±63／151.7	±118／51.1	±170／25.3	±225／15	750	φ478x10
	10DHBS500x8—J—L	500	±55／199.9	±15／67.3	±153／33.3	±200／19.8	800	φ529x10
	10DHBK600x8—J—L	600		±105／136	±165／64.1	±220／37.1	900	φ630x10
	10DHBK700x8—J—L	700		±95／186.3	±145／87.8	±195／50.8	990	φ720x10
	10DHBK800x8—J—L	800		±83／257.2	±127／121.2	±173／70.4	1090	φ820x10
	10DHBK900x8—J—L	900		±73／344.1	±113／162.1	±152／93.8	1190	φ920x10
	10DHBSKl000x8—J—L	1000		±100／475.8	±155／224.2	±210／129.8	1290	φ1020x10
1.6	16DHBK80x8—J—L	80	±195／2.6	±300／1.1	±400／0.6		280	φ89x4
	16DHBKl00x8—J—L	100	±165／4	±255／1.8	±340／1		320	φ108x4.5
	16DHBKl25x8—J—L	125	±138／6.8	±210／3	±280／1.7		370	φ133x4.5
	16DHBKl50x8—J—L	150	±115／10.8	±175／4.8	±235／2.7		400	φ159x4.5
	16DHBSK200x8—J—L	200	±155／31.9	±250／13.41	±350／7.2	±440／4.5	456	φ219x6
	16DHBSK250x8—J—L	250	±125／57.3	±200／23.7	±280／12.9	±355／8	516	φ273x9
	16DHBSK300x8—J—L	300	±127／94.4	±210／30.5	±290／16.4	土37010.3	600	φ325x9
	16DHBSK350x8—J—L	350	±95／138.5	±165／52	±235／27	±30516.4	650	φ377x10
	16DHBSK400x8—J—L	400	±85／192.6	±145／72.3	±207／37.5	±270／22.9	700	φ426X10
	16DHBSK450x8—J—L	450	±65／343.7	±118／115.8	±172／57.4	±227／34.1	750	φ478x10
	16DHBSK500x8—J—L	500	±57／452.9	±105／152.6	±155／75.6	±205／45	800	φ529x10
	16DHBSK600x8—J—L	600		±105／279.7	±163／131.8	±220／76.3	900	φ630x10
	16DHBSK700x8—J—L	700		±95／382.8	±145／180.4	±195／104.4	990	φ720x10
	16DHBSK800x8—J—L	800		±83／527.9	±127／248.8	±172／144	1090	φ820x10
	16DHBSK900x8—J—L	900		±73／705.8	±112／332.6	±155／192.5	1190	φ920x10
	16DHBSKl000x8—J—L	1000		±77／904.9	±120／426.5	±160／246，9	1290	φ1020x10
