万向角型补偿器(WJB)

一、 产品用途、特点

    万向角型补偿器(膨胀节、伸缩节)主要用于补偿空间管系的角位移,须两件或三件组合使用,补偿量与两件产品间距离成正比,其优点是体积小,重量轻,产品内压推力自锁。 主要应用于各种复杂管系,补偿各种空间管系的角向位移。

二、 适用工况

工称压力:0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度:-50℃ - 420℃
介质:液体、气体等。
法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管:不锈钢304、316L、321等
2.法兰、接管:碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母:碳钢

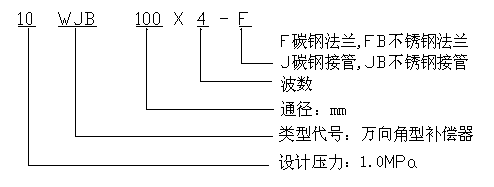

四、 产品代号示例

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后,应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表
产品性能参数
压力
MPa
产品代号
称通径
Dn(mm)

品总长
L(mm)

向补偿量
αo(o)

向刚度
kαo
N.m/(o)

单位压力
摩擦力距
Mr
N.m/
(o)

径向最大
外向尺寸
B(mm)

接管端口
尺寸doxS
(mm)
0.6
6WJBl00x4—J
100
600
±8.3
16
32.7
400
φ108x4.5
6WJBl25x4—J
125
600
±7.1
27
45.8
440
φ133x4.5
6WJBl50x4—J
150
600
±6.3
43
61.8
460
φ159x4.5
6WJB200x4—J
200
600
±7.2
100
122.2
550
φ219x6
6WJB250x4—J
250
600
±6.1
177
236.8
660
φ273x9
6WJB300x4—J
300
650
±6.5
208
412.0
700
φ325x9
6WJB350x4—J
350
650
±5.8
309
534.5
750
φ377x10
6WJB400x4—J
400
650
±5.4
432
800.8
820
φ426x10
6WJB450x4—J
450
750
±5.0
593
985‘3
870
φ478x10
6WJB500x4—J
500
750
±4.6
784
1580.0
950
φ529x10
6WJB600x4—J
600
850
±4.0
778
2243.6
1070
φ630x10
6WJB700x4—J
700
850
±4.6
1077
3565.4
1190
φ720x10
6WJB800x4—J
800
900
±4.0
1510
4541.0
1290
φ820x10
6WJB900x4—J
900
900
±3.6
2054
6761.0
1450
φ920x10
6WJBl000x4—J
1000
1000
±3.4
4040
9779.9
1680
φ1020x10
1.0
10WJBl00x4—J
100
600
±7.0
27
32.9
400
φ108x4.5
10WJBl25x4—J
125
600
±6.1
46
46.0
440
φ133x4.5
10WJBl50x4—J
150
600
±5.4
74
62.1
460
φ159x4.5
10WJB200x4—J
200
650
±4.0
225
164.2
560
φ219x6
10WJB250x4—J
250
650
±4.0
400
297.8
650
φ273x9
10WJB300x4—J
300
650
±4.2
478
497
700
φ325x9
10WJB350x4—J
350
700
±3.8
714
859.2
760
φ377x10
10WJB400x4—J
400
700
±3.4
1003
1072.1
870
φ426x10
10WJB450x4—J
450
750
±3.2
1378
1318.7
970
φ478x10
10WJB500x4—J
500
750
±3.0
1827
1981.6
1000
φ529x10
10WJB600x4—J
600
900
±4.0
2986
2812.6
1100
φ630x10
10WJBK700x4—J
700
950
±4.0
1928
4272
1230
φ720x10
10WJBK800x4—J
800
1000
±3.6
2661
6348.6
1360
φ820x10
10WJBK900x4—J
900
1000
±3.2
3560
7878.2
1600
φ920x10
10WJBKl000x4—J
1000
1100
±2.8
10463
11177.1
1750
φ1020x10
1.6
16WJBl00x4—J
100
600
±5.9
52
33.2
410
φ108x4.5
16WJBl25x4—J
125
600
±5.1
89
46.4
440
φ133x4.5
16WJBl50x4—J
150
600
±4‘6
142
83.3
460
φ159x4.5
16WJB200x4—J
200
650
±3.5
225
205.3
560
φ219x6
16WJB250x4—J
250
650
±3.5
400
357.4
710
φ273x9
16WJB300x4—J
300
750
±3.5
922
666.1
810
φ325x9
16WJB350x4—J
350
750
±3.1
1379
863.2
900
φ377x10
16WJB400x4—J
400
750
±2.9
1942
1345.9
980
φ426x10
16WJB450x4—J
450
850
±2.7
2671
1654.6
1150
φ478x10
16WJB500x4—J
500
850
±2.6
3545
2386.1
1280
φ529x10
16WJB600x4—J
600
1000
±3.2
3150
3949.0
1350
φ630x10
16WJBK700x4—J
700
1100
±3.2
3507
5704.7
1400
φ720x10
16WJBK800x4—J
800
1100
±2.5
4917
7282.0
1500
φ820x10
16WJBK900x4—J
900
1200
±2.8
6687
10162.3
1730
φ920x10
16WJBKl000x4—J
1000
1200
±2.6
10618
13971.3
2000
φ1020x10
