一、 产品用途、特点

    小拉杆三向型补偿器(膨胀节、伸缩节）波纹补偿器主要用于补偿管系XYZ三个方向的位移，具有管系设计简单，安装方便，价格低廉等优点。但该产品内压推力不能自缩，安装和设计是应考虑固定支架的受力。 该产品目前常被用电站煤粉送风管道等低压管系，用以补偿管系的空间位移。

二、 适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢

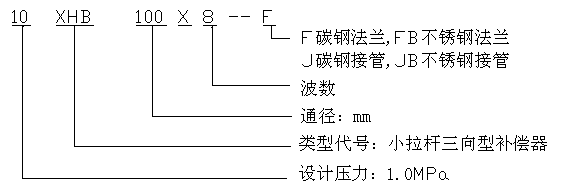

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数
压力 MPa	产品代号	公称 通径 Dn （mm）	波纹管 有效面积 A(CM2)	轴向 补偿量 X(mm)	轴向 刚度 kX。N ／mm	Yo=横向补偿量(mm) Kyo= 横向刚度N/mm				径向最 大外向 尺寸B(mm)	接管端口尺寸
						产品总长L（mm）					doxS (mm)
						1000	1500	2000	2500		法兰（JB81-59）尺寸
0.25	2.5XHBl00x8—J—L	100	153	57	115	Yo=125	261	398	535	308	φ108x4
	2.5XHBl00x8—F—L					Kyo=4.1	1.1	0.48	0.27		φ170	4—φ18
	2.5XHBl50x8—J—L	150	297	60	158	92	191	191	392	359	φ159x5
	2.5XHBl50x8—F—L					10.9	2.9	1.3	0.72		φ225	8—φ18
	2.5XHB200x8—J—L	200	527	11l	106	111	249	390	531	439	φ219x6
	2.5XHB200x8—F—L					15	3.7	1.6	0.91		φ280	8—φ18
	2.5XHB250x8—J—L	250	769	108	126	121	204	319	425	493	φ273x8
	2.5XHB250x8—F—L					15.5	6.4	2.8	1.6		φ335	12—φ18
	2.5XHB300x8—J—L	300	1064	138	110	128	209	332	456	545	φ325x8
	2.5XHB300x8—F—L					16	8.1	3.5	1.9		φ395	12—φ23
	2.5XHB350x8—J—L	350	1257	138	119	135	170	283	397	627	φ377x8
	2.5XHB350X8—F—L					16.8	13	5.1	2.8		φ445	12—φ23
	2.5XHB400x8—J—L	400	1605	138	131	149	248	348	448	676	φ426x8
	2.5XHB400x8—F—L					18	7.3	3.9	2.4		φ495	16—φ23
	2.5XHB450x8—J—L	450	1987	135	145	132	219	307	396	728	φ478x8
	2.5XHB450x8—F—L					25	9.9	9.3	3.3		φ550	16—φ23
	2.5XHB500x8—J—L	500	2411	132	160	117	195	274	353	779	φ529x8
	2.5XHB500x8—F—L					33	13	7.1	4.4		φ600	16—φ23
	2.5XHB600x8—J—L	600	3452	210	135	107	195	274	353	880	φ630x8
	2.5XHB600x8—F—L					65	13	7.1	4.4		φ705	20—φ25
	2.5XHB700x8—J—L	700	4742	219	145	95	184	275	368	1010	φ720x10
	2.5XHB700x8—F—L					96	32	16	9.3		φ810	20—φ25
	2.5XHB800X8—J—L	800	6041	222	155	85	164	245	328	1110	φ820x10
	2.5XHB800X8—F—L					131	44	21	13		φ920	24—φ30
0.6	6XHBl00x8—J—L	100	154	45	210	96	200	306	411	308	φ108x4
	6XHBl00x8—F—L					7.6	2.0	0.89	0.5		φ170	4—φ18
	6XHBl50x8—J—L	150	299	42	298	65	136	207	279	359	φ159x5
	6XHBl50x8—F—L					21	5.4	2.4	1.4		φ225	8—φ18
	6XHB200x8—J—L	200	531	70	326	72	160	250	341	439	φ219x6
	6XHB200x8—F—L					47	11	5.0	2.8		φ280	8—φ18
	6XHB250x8—J—L	250	774	69	400	69	127	199	271	493	φ273x9
	6XHB250X8—F—L					50	20	9.0	5.0		φ335	12—φ18
	6XHB300x8—J—L	300	1069	88	336	75	134	213	292	545	φ325x9
	6XHB300x8—F—L					52	25	11	6.0		φ395	12—φ23
	6XHB350x8—J—L	350	1263	87	266	88	107	178	250	627	φ377x9
	6XHB350x8—F—L					55	40	16	8.5		φ445	12—φ23
	6XHB400x8—J—L	400	1612	85	415	92	154	215	278	676	φ426x9
	6XHB400x8—F—L					58	23	12	7.8		φ495	16—φ23
	6XHB450x8—J—L	450	1995	82	464	81	134	189	243	728	φ478x9
	6XHB450x8—F—L					80	32	17	11		φ550	16—φ23
	6XHB500x8—J—L	500	2419	81	513	72	120	169	217	779	φ529x9
	6XHB500x8—F—L					107	43	23	14		φ600	16—φ23
	6XHB600X8—J—L	600	3463	145	365	74	142	213	285	880	φ630x9
	6XHB600x8—F—L					177	59	29	17		φ705	20—φ25
	6XHB700x8—J—L	700	4754	144	408	62	119	179	239	1010	φ720x10
	6XHB700x8—F—L					271	90	44	26		φ810	20—φ25
	6XHB800x8—J—L	800	6055	141	438	54	104	156	208	1110	φ820x10
	6XHB800x8—F—L					371	124	61	36		φ920	24—φ30
