一、 产品用途、特点

    复式轴向型补偿器(膨胀节、伸缩节）主要用于补偿管道的轴向位移，具有管系设计简单，易安装，造价低等优点。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免发生固定支架坍塌现象。 通用型补偿器主要用于长距离大伸缩量的管线。

二、 适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢

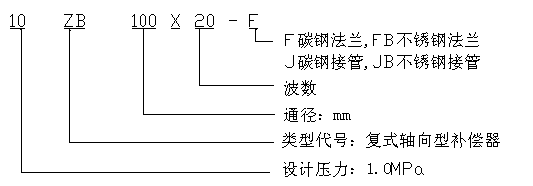

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数
压力 MPa	产品代号	公称通径 Dn（mm）	波纹管 有效面积 A(CM2)	波数 （n）	产品总长 L（mm）	轴向 补偿量 X(mm)	轴向刚度 kX。N／mm	径向最大 外向尺寸 B(mm)	接管端口 尺寸doxS (mm)
0.6	6ZB32 x 20—F	32	18	20	350	48	8	130
	6ZB40 x 20—F	40	18	20	350	48	8	130
	6ZB50 x 20—F	50	28	20	390	66	12	140
	6ZB65 x 20—F	65	56	20	410	70	19	160
	6ZB80 x 20—F	80	70	20	470	45	16	185	φ89 x 4
	6ZBl00 x 20—J	100	108	20	540	65	46	205	φ108 x 4
	6ZBl25 x 20—J	125	164	20	590	85	42	235	φ133 x 4.5
	6ZBl50 x 20—J	150	234	20	655	88	88	260	φ159 x 4.5
	6ZB200 x 20—J	200	403	20	725	112	71	315	φ219 x 6
	6ZB250 x 20—J	250	616	20	780	108	130	370	φ273 x 9
1.0	10ZB32 x 20—F	32	18	20	350	40	38	140
	10ZB40 x 20—F	40	18	20	350	40	38	140
	10ZB50 x 20—F	50	28	20	390	50	47	160
	10ZB65 x 20—F	65	56	20	410	52	64	180
	10ZB80 x 20—J	80	70	20	470	42	58	195	φ89 x 4
	10ZBl00 x 20—J	100	108	20	540	52	77	215	φ108 X 4
	10ZBl25 x 20—J	125	164	20	590	63	110	245	φ133 x 4．5
	10ZBl50 x 20—J	150	234	20	655	67	169	280	φ159 x 4．5
	10ZB200 x 20—J	200	403	20	725	88	136	335	φ219 x 6
	10ZB250 x 20-J	250	616	20	780	87	219	390	φ273 x 9
1.6	16ZB32 x 20—F	32	18	20	350	30	60	140
	16ZB40 x 20—F	40	18	20	350	30	60	140
	16ZB50 x 20—F	50	28	20	390	34	48	160
	16ZB65 x 20—F	65	56	20	410	34	64	180
	16ZB80 x 20—J	80	70	20	470	36	66	195	φ89 x 4
	16ZBl00 x 20—J	100	108	20	540	39	128	215	φ108 x 4
	16ZBl25 x 20—J	125	164	20	590	48	212	245	φ133 x 4．5
	16ZBl50 x 20—J	150	234	20	655	54	288	280	φ159 x 4．5
	16ZB200 x 20—J	200	403	20	725	60	449	335	φ219 x 6
	16ZB250 x 20—J	250	616	20	780	67	418	405	φ273 x 9
