一、 产品用途、特点

     　　高压组合电器（GIS）用补偿器主要用作全封闭组合电器的位置补偿和管道密封器件，因其内部充填SF6气体绝缘介质且工作于高电场梯度环境，所以除要求补偿器具有低应力高循环次数等性能指标外，还对产品的气密性和内表面光洁度有着严苛的质量要求。我公司生产的高压组合电器用补偿器，以其严谨的设计、严明的工艺、严格的质量和严密的检测，受到业界广泛好评。

二、 适用工况

工称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃－450℃，采用表面喷塑法兰时最高工作温度为105℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
5.拉杆螺栓、螺母：碳钢

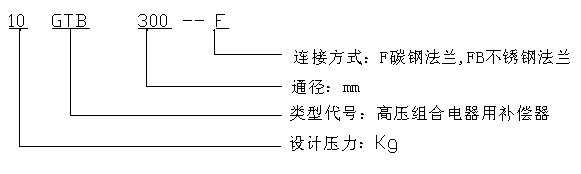

四、 产品代号示例　

五、 安装主意事项

1、 管道上补偿器远离振动源的另一端应有效固定，以便补偿器隔绝吸收震动。
2、 施工现场进行电焊作业时应对波纹管有效防护，防止焊渣溅伤波纹管。
3、 补偿器必须直线安装，不得弯曲、平移。
4、 当产品用于补偿管道位移时，产品两端应合理设置导向支架。
5、 所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ
6、 产品为非约束结构，产品两端固定支架必须能承受内压推力。
