一、 产品用途、特点

    角向型补偿器(膨胀节、伸缩节）主要用于补偿平面管系的角位移，须两件或三件组合使用，补偿量与两件产品间距离成正比，其优点是体积小，重量轻，产品内压推力自锁。 主要应用于各种复杂管系，补偿平面管系的角向位移。

二、 适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、 结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢

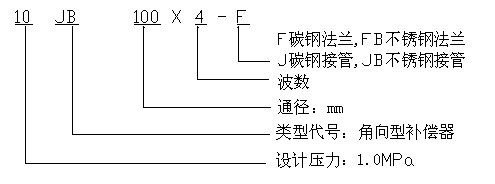

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数
压力 MPa	产品代号	公称通径 Dn（mm）	产品总长 L（mm）	角向补偿量 αo(o)	角向刚度 kαo N.m／(o)	径向最大 外向尺寸 B(mm)	接管端口 尺寸doxS(mm)
0.6	6JB80x4—J	80	600	±12	10	296	φ89x4
	6JB100x4—J	100	600	±10	16	315	φ108x4
	6JBl25x4—J	125	600	±8.5	27	340	φ133x4.5
	6JB150x4—J	150	600	±7	43	366	φ159x4.5
	6JBS200x4—J	200	600	±13	64	457	φ219x6
	6JBS250x4—J	250	600	±10.5	111	511	φ273x8
	6JBS300x4—J	300	650	±11.5	135	573	φ325x8
	6JBS350x4—J	350	650	±10	195	625	φ377x10
	6JBS400x4—J	400	650	±9	269	674	φ426x10
	6JBS450x4—J	450	750	±8	365	726	φ478x10
	6JBS500x4—J	500	750	±7	429	777	φ529x10
	6JBS600x4—J	600	850	±8.5	871	952	φ630x10
	6JBS700x4—J	700	850	±7.5	1192	1042	φ720x10
	6JBS800x4—J	800	900	±6.5	1644	1142	φ820x10
	6JBS900x4—J	900	900	±6	2198	1260	φ920x10
	6JBSl000x4—J	1000	1000	±6.5	1864	1412	φ1020x10
1.0	10JB80x4—J	80	600	±10	17	296	φ89x4
	10JBl00x4—J	100	600	±8.5	27	315	φ108x4
	10JBl25x4—J	125	600	±7	45	340	φ133x4.5
	10JBl50x4—J	150	600	±5.5	72	366	φ159x4.5
	10JBS200x4—J	200	650	±10.5	107	457	φ219x6
	10JBS250x4—J	250	650	±8.5	187	511	φ273xg
	10JBS300x4—J	300	650	±9.5	222	573	φ325x9
	10JBS350x4—J	350	700	±8	325	645	φ377x10
	10JBS400x4—J	400	700	±7	452	690	φ426x10
	10JBS450x4—J	450	750	±6	616	746	φ478x10
	10JBS500x4—J	500	750	±5.5	812	831	φ529x10
	10JBS600x4—J	600	900	±6.5	1380	952	φ630x10
	10JBS700x4—J	700	950	±6	1890	1060	φ720x10
	10JBS800x4—J	800	1000	±5	2608	1195	φ820x10
	10JBS900x4—J	900	1000	±4.5	3489	1300	φ920x10
	10JBSl000x4—J	1000	1100	±6.5	4825	1430	φ1020x10
1.6	16JBK80x4—J	80	600	±12	23	312	φ89x4
	16JBKl00x4—J	100	600	±10	37	331	φ108x4
	16JBKl25x4—J	125	600	±8.5	61	356	φ133x4.5
	16JBKl50x4—J	150	600	±7	97	382	φ]59x4.5
	16JBSK200x4—J	200	650	±11	228	457	φ219x6
	16JBSK250x4—J	250	650	±9	400	522	φ273x9
	16JBSK300x4—J	300	750	±9.5	502	627	φ325x9
	16JBSK350x4—J	350	750	±8	737	690	φ377x10
	16JBSK400x4—J	400	750	±7	1024	740	φ426x10
	16JBSK450x4—J	450	850	±6.5	1396	790	φ478x10
	16JBSK500x—J	500	850	±5.5	1839	850	φ529x10
	16JBSK600x4—J	600	1000	±6.5	2837	1005	φ630x10
	16JBSK700x4—J	700	1100	±6	3882	1100	φ720x10
	16JBSK800x4—J	800	1100	±5	5354	1200	φ820x10
	16JBSK900x4—J	900	1200	±4.5	7157	1340	φ920x10
	16JBSKl000x4—J	1000	1200	±5	9176	1470	φ1020x10
