曲管压力平衡型补偿器(QPB)

一、产品用途、特点

曲管压力平衡型（QPB）波纹管补偿器，主要用于补偿管系的空间位移，具有设计简单，补偿量大，刚度力小，无内压推力等优点，但价格较高。主要应用于大型设备进出口的减震、吸噪。

二、适用工况

工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃ - 420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等

三、结构及材料

1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
5.拉杆螺栓、螺母：碳钢

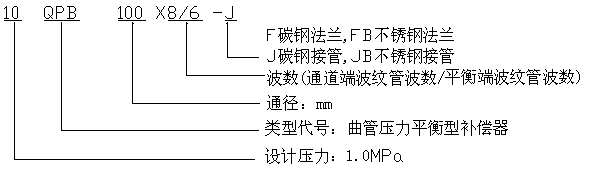

四、产品代号示例　

五、安装注意事项

1、所通介质氯离子含量≤25PPM。
2、严禁焊渣溅伤波纹管。
3、必须按产品流向标志安装。
4、波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、禁止用安装拉杆或限位拉杆起吊。
7、安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。

五、参数表

产品性能参数（压力：0.6MPa）

产品代号

公称通径
Dn（mm）

通道端
波数
nt

平衡端
波数
np

产品
总长
L
（mm）

轴向
单波刚度
Kx
N／mm

横向
总刚度
Ky
N／mm

尺寸

补偿量

接管端口
尺寸doxS
(mm)

A
mm

B
mm

轴向
mm

横向
mm

6QPBSK700x8／6-J

700

4+4

6

3765

2651

154

2288

700

162

95

φ720x10

6QPBSK800x8／6-J

800

3940

2811

208

2388

800

161

83

φ820x10

6QPBSK900x8／6-J

900

4315

2974

176

2688

900

159

73

φ920x10

6QPBSKl000x10／7-J

1000

5+5

7

4702

4106

236

2890

1000

199

77

φ1020x10

6QPBSKll00x10／7-J

1100

5085

4382

211

3198

1100

197

71

φ1120x10

6QPBSKl200x10／7-J

1200

5260

4680

265

3298

1200

194

65

φ1220x10

6QPBSKl300x10／7-J

1300

5735

4985

242

3648

1300

179

60

φ1320x10

6QPBSKl400x10／7-J

]400

5910

402l

226

3748

1400

154

56

φl420x10

6QPBSKl500X10／7-J

1500

6295

4261

209

4048

1500

154

52

φ1520x10
