一、 产品用途、特点

    采用薄壁环型波金属软管，柔软性好，适用于真空配管系统。

二、 适用工况

公称通径：DN10 - DN150mm
产品长度：200mm - 2000mm
工作温度：-196℃－450℃
介质：    气体
氦气泄漏量：1X10-9Pa.M3/s以下
法兰标准：

三、 结构及材料

法兰连接接头形式代号：F	两端采用真空法兰连接
真空快开法兰接头形式代号：FK	两端采用夹紧型真空快开法兰
焊接连接接头形式代号：J	两端采用焊接连接

　　　
1.波纹管：不锈钢304、316L、321等
2.法兰：不锈钢
3.接管：不锈钢

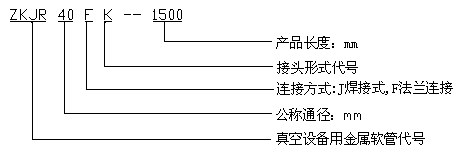

四、 产品代号示例　

五、 真空设备用金属软管配件及安装图例子

真空设备用金属软管可选配的管件	真空设备用金属软管安装图例
