榫槽接头金属软管

一、 产品用途、特点

    榫槽密封,无需密封垫,接头加工精度高,耐高温高压,拆装方便。

二、 适用工况

公称通径:DN15 - DN50mm
产品长度:200mm - 5000mm
公称压力:4.0MPa
工作温度:-196℃-450℃
介质:液体、气体等。
接头:ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式

三、 结构及材料


1.波纹管:不锈钢304、316L、321等
2.网套: 不锈201、202、钢304、321、316L等
3.接头:碳钢、不锈钢

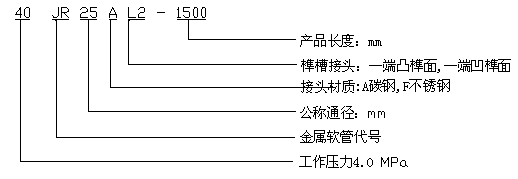

四、 产品代号示例

五、 安装注意事项

1、 在选用金属软管时,为便于安装请尽可能选用一端为松套法兰的金属软管。
2、 施工现场进行电焊作业时应保护金属软管表面,防止焊渣和引弧烧伤金属软管。
3、 严禁金属软管扭曲安装。
4、 不应沿金属软管根部弯曲,不应有死弯。
5、 所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM
6、 严格安装图示正确安装方式安装。(见安装指南)
7、 严禁机械损伤法兰密封面。
8、 不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

六、产品性能参数表

压力
MPa
通径
mm
产品代号
螺纹连接尺寸
A
mm
B
mm
产品长度
mm
碳钢接头
不锈钢接头
螺纹M
六方S
4.0
20
40JR20AL2
40JRl0FL2
M30X1.5
36
45
50
≥200
25
40JR25AL2
40JR25FL2
M36X1.5
41
32
40JR32AL2
40JR32F12
M45X1.5
50
55
40
40JR40AL2
40JR40F12
M60X2
66
50
60
