接管连接金属软管

一、产品用途、特点

产品两端接管连接，与配对管道对接焊，密封可靠，结构简单，价格低。

二、适用工况

公称通径：DN15 - DN600mm
产品长度：200mm - 5000mm
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa
工作温度：-196℃－450℃
介质：液体、气体等。

三、结构及材料

　　　　
1.波纹管：不锈钢304、316L、321等
2.网套：不锈201、202、钢304、321、316L等
3.接管：碳钢、不锈钢

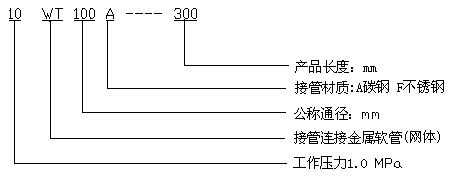

四、产品代号示例　

五、安装注意事项

1、在选用金属软管时，为便于安装请尽可能选用一端为松套法兰的金属软管。
2、施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。
3、严禁金属软管扭曲安装。
4、不应沿金属软管根部弯曲，不应有死弯。
5、所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ
6、严格安装图示正确安装方式安装。（见安装指南）
7、严禁机械损伤法兰密封面。
8、不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

六、产品性能参数表

压力 MPa	通径 mm	产品代号		接管连接尺寸			产品长度 mm
压力 MPa	通径 mm	碳钢接管	不锈钢接管	d	δ	A	产品长度 mm
10	4	100WT4A	100WT4F	6．5	1．25	20	≥100
10	6	100WT6A	100WT6F	9	1．5
8．0	8	80WT8A	80WT8F	11
6．4	10	64WT10A	64WTl0F	13
6．4	15	64WTl5A	64WTl5F	18	2．0	26
4．0	20	40WT20A	40Wn0F	24			≥150
	25	40WT25A	40W125F	28			≥150
	32	40WT32A	40WT32F	38	3．0		≥200
2．5	40	25WT40A	25WT40F	45	3．0	40	≥200
	50	25WT50A	25WT50F	57	4．0		≥250
	65	25WT65A	25WT65F	73	4．0
	80	25WT80A	25WT80F	89	4．5	45
	100	25WTl00A	25WTl00F	108	4．5	45	≥300
	125	25WTl25A	25WTl25F	133	5．0	50
	150	25WTl50A	25WTl50F	159
	175	25WTl75A	25WTl75F	194
	200	25WT200A	25WT200F	219	6．0	60	≥400
	250	25WT250A	25WT250F	273
	300	25WT300A	25WT300F	325
1．6	40	16WT40A	16WT40F	45	3．0	40	≥200
	50	16WT50A	16WT50F	57	4．0		≥250
	65	16WT65A	16WT65F	73	4．0
	80	16WT80A	16WT80F	89	4．5	45
	100	16WTl00A	16WTl00F	108	4．5	45	≥300
	125	16WTl25A	16WTl25F	133	5．0	50
	150	16WTl50A	16WT150F	159
	175	16WTl75A	16WTl75F	194
	200	16WT00A	16WT200F	219	6．0	60	≥400
	250	16WT250A	16WT250F	273
	300	16WT300A	16WT300F	325
	350	16WT350A	16WT350F	377		70	≥500
	400	16WT400A	16WT400F	425		70	≥500
1．0	40	10WT40A	10WT40F	45	3．0	40	≥200
	50	10WT50A	10WT50F	57	4．0		≥250
	65	10WT65A	10WT65F	73	4．0
	80	10WT80A	10WT80F	89	4．5	45
	100	10WTl00A	10WTl00F	108	4．5	45	≥300
	125	10WTl25A	10WTl25F	133	5．0	50
	150	10WTl50A	10WTl50F	159
	175	10WTl75A	10WTl75F	194
	200	10WT200A	10WY200F	219	6．0	60	≥400
	250	10WT250A	10WT250F	273
	300	10WT300A	10WT300F	325
	350	10WT350A	10WT350F	377		70	≥500
	400	10WT400A	10WT400F	425		70	≥500
0．6	40	6WT40A	6WT40F	45	3．0	40	≥200
	50	6WT50A	6WT50F	57	4．0		≥250
	65	6WT65A	6WT65F	73	4．0
	80	6WT80A	6WT80F	89	4．5	45
	100	6WTl00A	6WTl00F	108	4．5	45	≥300
	125	6WTl25A	6WTl25F	133	5．0	50
	150	6WTl50A	6WTl50F	159
	175	6WTl75A	6WTl75F	194
	200	6WT200A	6WT200F	219	6．0	60	≥400
	250	6WT250A	6WT250F	273
	300	6WT300A	6WT300F	325
	350	6WT350A	6WT350F	377		70	≥500
	400	6WT400A	6WT400F	425		70	≥500
