一、 产品用途、特点

    锥管螺纹密封，配管方便。

二、 适用工况

公称通径：DN15 - DN300mm
产品长度：200mm - 5000mm
公称压力：0.6MPa、1.0MPa、1.6MPa
工作温度：-196℃－450℃
介质：液体、气体等。
接头：ISO标准锥管螺纹、NPT、JIS标准锥管螺纹可选用外螺纹或内螺纹连接形式

三、 结构及材料

接头形式代号：Y00（一端固定外螺纹，一端固定内螺纹）	接头形式代号：Y00（一端活套外螺纹，一端活套内螺纹）
接头形式代号：CY00（一端固定外螺纹，一端活套内螺纹）	接头形式代号：C11（两端固定外螺纹）
接头形式代号：Y11（两端活套外螺纹）	接头形式代号：CY11（一端固定外螺纹，一端活套外螺纹）
接头形式代号：C21（两端固定内螺纹）	接头形式代号：Y21（两端活套内螺纹）
接头形式代号：CY21（一端固定内螺纹，一端活套内螺纹）

　　　　
1.波纹管：不锈钢304、316L、321等
2.网套： 不锈201、202、钢304、321、316L等
3.接头：碳钢、不锈钢

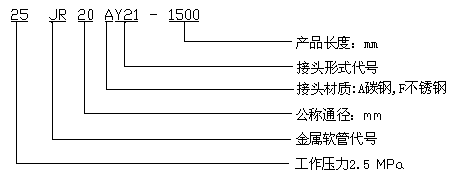

四、 产品代号示例　

五、 安装注意事项

1、 在选用金属软管时，为便于安装请尽可能选用一端为松套法兰的金属软管。
2、 施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。
3、 严禁金属软管扭曲安装。
4、 不应沿金属软管根部弯曲，不应有死弯。
5、 所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ
6、 严格安装图示正确安装方式安装。（见安装指南）
7、 严禁机械损伤法兰密封面。
8、 不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

六、产品性能参数表
