法兰连接金属软管

一、产品用途、特点

通用性好,适用范围广,规格齐全,耐压高.

二、适用工况

公称通径：DN15 - DN600mm
产品长度：200mm - 5000mm
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa
工作温度：-196℃－450℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、BS、日标JIS、德标DIN等

三、结构及材料

　　　
1.波纹管：不锈钢304、316L、321等
2.网套：不锈201、202、钢304、321、316L等
3.法兰：碳钢、不锈钢

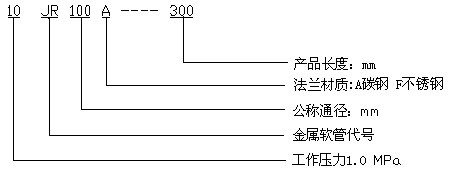

四、产品代号示例　

五、安装注意事项

1、在选用金属软管时，为便于安装请尽可能选用一端为松套法兰的金属软管。
2、施工现场进行电焊作业时应保护金属软管表面，防止焊渣和引弧烧伤金属软管。
3、严禁金属软管扭曲安装。
4、不应沿金属软管根部弯曲，不应有死弯。
5、所通介质不得对波纹管材料具有腐蚀性，介质中氯离子含量应≤２５ＰＰＭ
6、严格安装图示正确安装方式安装。（见安装指南）
7、严禁机械损伤法兰密封面。
8、不能用含氯的清洁剂活钢丝刷清除金属软管内的污物。

六、产品性能参数表

压力 MPa	通径 mm	产品代号		法兰连接尺寸							产品长度
压力 MPa	通径 mm	碳钢法兰	不锈钢法兰	D	D1	n	d	d1	A	B	产品长度
2．5	10	25JRl0A	25JRl0F	90	60	4	14	40	70	60	≥200
	15	25JRl5A	25JRl5F	95	65			45
	20	25JR20A	25JR20F	105	75			55
	25	25JR25A	25JR25F	115	85			65			≥300
	32	25JR32A	25JR32F	135	100	4	18	78
	40	25JR40A	25JR40F	145	110			85
	50	25JR50A	25JR50F	160	125			100	80	70	≥400
	65	25JR65A	25JR65F	180	145	8	18	120	85	75
	80	25JR80A	25JR80F	195	160	8	18	135	90	80
	100	25JRl00A	25JRl00F	230	190	8	23	160	100	90	≥500
	125	25JRl25A	25JR125F	270	220	8	25	188	105	95
	150	25JRl50A	25JRl50F	300	250	8	25	218	105	95
	175	25JRl75A	25JRl75F	330	280	12	25	248	110	100
	200	25JRl00A	25JR200F	360	310	12	25	278	120	110	≥600
	250	25JR250A	25JR250F	425	370	12	30	332
	300	25JR300A	25JR300F	485	430	16	30	390	145	135
1．6	10	16JRl0A	16JRl0F	90	60	4	14	40	70	60	≥200
	15	16JRl5A	16JRl5F	95	65			45
	20	16JR20A	16JR20F	105	75			55
	25	16JR25A	16JR15F	115	85			65			≥300
	32	16JR32A	16JR32F	135	100	4	18	78
	40	16JR40A	16JR40F	145	110			85
	50	16JR50A	16JR50F	160	125			100	80	70	≥400
	65	16JR65A	16JR65F	180	145			120	85	75
	80	16JR80A	16JR80F	195	160	8	18	135	90	80
	100	16JRl00A	16JRl00F	215	180			155	100	90	≥500
	125	16JRl25A	16JRl25F	245	210			185	105	95
	150	16JRl50A	16JRl50F	280	240	8	23	210	105	95
	175	16JRl75A	16JRl75F	310	270	8	23	240	110	100
	200	16JR200A	16JR200F	335	295	12	23	265	120	110	≥600
	250	16JR250A	16JRl50F	405	355	12	25	320	120	110
	300	16JR300A	16JR300F	460	410	12	25	375	145	135
	350	16JR350A	16JR350F	520	470	16	25	435	160	150	≥700
	400	16JR400A	16JR400F	580	525	16	30	485	170	160	≥700
1．0	10	10JRl0A	10JRl0F	90	60	4	14	40	70	60	≥200
	15	10JRl5A	10JRl5F	95	65			45
	20	10JR20A	10JR20F	105	75			55
	25	10JR25A	10JR25F	115	85			65			≥300
	32	10JR32A	10JR32F	135	100	4	18	78
	40	10JR40A	10JR40F	145	110			85
	50	10JR50A	10JR50F	160	125			100	80	70	≥400
	65	10JR65A	10JR65F	180	145			120	85	75
	80	10JR80A	10JR80F	195	160			135	90	80
	100	10JRl00A	10JRl00F	215	180	8	18	155	100	90	≥500
	125	10JRl25A	10JRl25F	245	210	8	18	185	105	95
	150	10JRl50A	10JRl50F	280	240	8	23	210	105	95
	175	10JRl75A	10JRl75F	310	270			240	110	100
	200	10JR200A	10JR200F	335	295			265	120	110	≥600
	250	10JR250A	10JR250F	390	350	12	23	320	120	110
	300	10JR300A	10JR300F	440	400	12	23	368	145	135
	350	10JR350A	10JR350F	500	460	16	23	428	160	150	≥700
	400	10JR400A	10JR400F	565	515	16	25	482	170	160	≥700
0．6	10	6JRl0A	6JRl0F	75	50	4	12	32	70	60	≥200
	15	6JRl5A	6JRl5F	80	55			40
	20	6JR20A	6JR20F	90	65			50
	25	6JR25A	6JR25F	100	75			60			≥300
	32	6JR32A	6JR32F	120	90	4	14	70
	40	6JR40A	6JR40F	130	100			80
	50	6JR50A	6JR50F	140	110			90	80	70	≥400
	65	6JR65A	6JR65F	160	130			110	85	75
	80	6JR80A	6JR80F	185	150	4	18	125	90	80
	100	6JRl00A	6JRl00F	205	170	4	18	145	100	90	≥500
	125	6JRl25A	6JRl25F	235	200	8	18	175	105	95
	150	6JRl50A	6JRl50F	260	225			200	105	95
	175	6JRl75A	6JRl75F	290	255			230	110	100
	200	6JR200A	6JR200F	315	280			255	120	110	≥600
	250	6JR250A	6JR250F	370	335	12	18	310	120	110
	300	6JR300A	6JR300F	435	395	12	23	362	145	135
	350	6JR350A	6JR350F	485	445	12	23	412	160	150	≥700
	400	6JR400A	6JR400F	535	495	16	23	462	170	160	≥700
