预制双层保温不锈钢烟囱

一、 产品用途、特点

    预制双层保温不锈钢烟囱(不锈钢排烟管、烟道)具有安装便捷、保温隔热、美观、重量轻、免维护、使用寿命长等优点。广泛用于锅炉、壁挂炉、直燃机组等设备的烟气、燃气、废气的排放。

二、 适用工况

圆型烟囱通径:DN100mm - 2000mm
矩型烟囱口径:任意大小。
工作温度:0℃ - 760℃
介质:烟气、燃气、废气

三、 结构及材料

   预制双层保温不锈钢烟囱(内层+外层) 烟囱保温层厚度有:25mm、50mm、75mm、100mm

1.烟囱内层:不锈钢201、202、304、316L、321、430等
2.烟囱外层:、不锈钢201、202、304、430、镀锌钢板、铝板等
3.保温材料:硅算铝纤维毡
4.卡箍:不锈钢
5.支架:碳钢、不锈钢

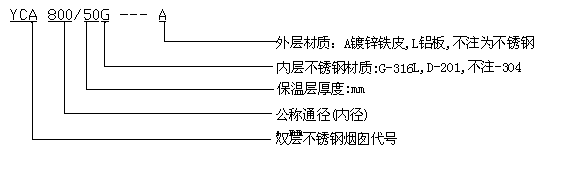

四、 产品代号示例

五、 双层不锈钢烟囱零配件简图

烟囱直管
30度错位接头
30度弯头
45度错位接头
45度三通
90度三通
90度弯头
90度异径三通
波纹补偿器
烟囱短直管
防暴座(防暴门)
防暴座(防暴片)
端盖
防雨裙
卡箍
变径接头
平板导向支架
腰箍
柔性软接头
锅炉连接管
增速管
异径管
平板固定支架
墙壁固定支架
伞型雨帽
拉链调节阀
蘑菇型雨帽
排水管
墙壁导向支架
环型吊架

手动调节阀
45度弯头
伸缩管
排水底盖
活动环型吊架

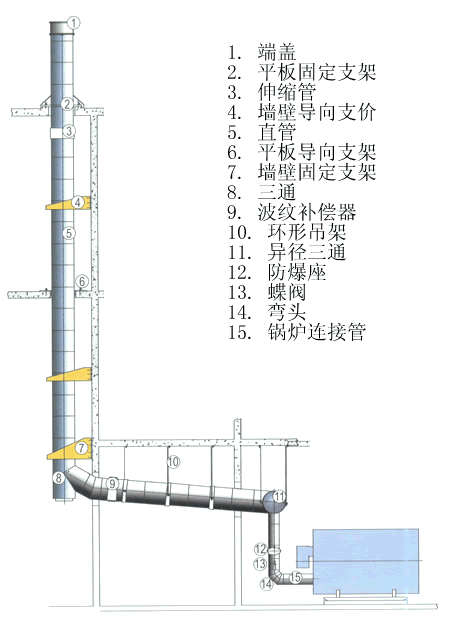

六、安装图例
