一、 产品用途、特点

    厚壁波纹管（厚壁碳钢波纹管）主要用于补偿设备自身的轴向位移

二、 适用工况

工称压力： <2.5MPa
工作温度：-50℃ - 420℃
公称通径：150mm ˜ 2000mm。

三、 结构及材料

	HB500X1-P-A	HB500X1-D-A

1.波纹管：碳钢A3R,合金钢16MnR,不锈钢304、316L、321等
2.壁厚；2mm ˜ 12mm
3.导流筒：碳钢A3R,合金钢16MnR,不锈钢304、316L、321等

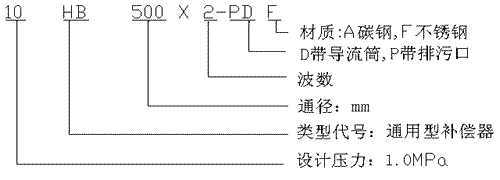

四、 产品代号示例　

五、 安装注意事项

1、 所通介质氯离子含量≤25PPM。
2、 严禁焊渣溅伤波纹管。
3、 必须按产品流向标志安装。
4、 波纹管两端必须合理的设置导向支座及固定支座。（详见“波纹补偿器管系支座设置”）
5、 不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、 禁止用安装拉杆或限位拉杆起吊。
7、 安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。
